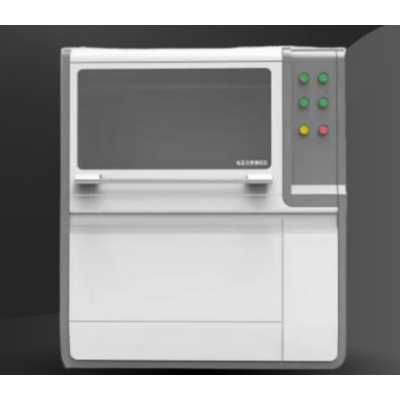

点击图片查看原图
介电常数介质损耗测定仪的工作原理：在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx）。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。
RZ2120A介电常数介质损耗测定仪主要参数
1、电容直接测量范围：1pF～25nF
2、主电容调节范围：17～240pF
3、Q值测量范围：1～1023
4、信号源:DDS数字合成信号100kHz-160MHz
5、信号源频率精度3×10-5±1个字,6位有效数
6、Q值量程分档：30、100、300、1000、自动换档或手动换档
7、电感测量范围：1nH～140mH自身残余电感和测试引线电感的自动扣除功能
8、准确度150pF以下±1pF；150pF以上±1%
9、信号源频率覆盖范围100kHz～160MHz
